Основные составные части ВСА-1 и их назначение:

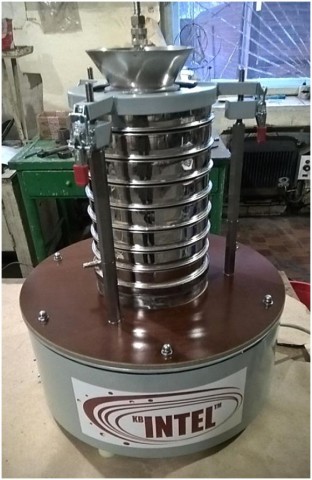

ВСА-1 состоит из корпуса с рабочим вибрирующим фланцем,на который устанавливаются комплекты сит круглой (прямоугольной) формы диаметром 200 мм или 300мм до 10 шт.
Комплекты сит от одного до 10 шт закрепляются на фланце с помощью прижимного фланца и стоек,длина которых регулируется в зависимости от количества используемых сит. Для мокрых процессов верхнее сито и дно оборудованы воронкой и штуцером. Предусмотрена установка на крышку брызгал для обеспечения поступления воды на всю площадь верхнего сита. Весь комплект сит устанавливается на подставке для обеспечения свободного слива воды с нижнего дна.
Автомат включения/выключения виброанализатора поставляется в комплекте для установки его на стене рядом с виброанализатором(вариант для мокрых процессов).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИБРОАНАЛИЗАТОРА:
— диаметр сит 200 мм и 300 мм;
— количество сит высотой 500мм в наборе до 10 шт;
— максимальная крупность просеиваемого материала -10 мм;
— минимальный размер отверстий в сите — 45 мкм;
— габаритные размеры 450 мм х 220 мм (без комплекта сит);
— установочная мощность каждого электрического вибратора 100-200Вт;
— количество оборотов 1500/3000 1/ мин при частоте тока 50 Гц;
— частота колебаний 25 Гц/50Гц (может изменяться при помощи дополнительного частотного преобразователя);
— напряжение трехфазного электрического тока: 220-380 В;
— масса без набора сит 45 кг.
